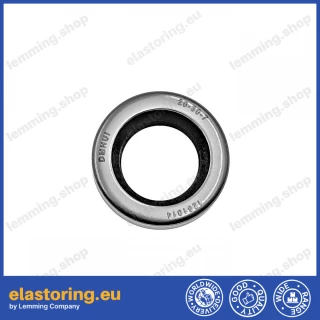

Uszczelnienie wału modułu sprężarki śrubowej CDLCCW 20x30x7 PTFE

Uszczelnienie wału typu CDLCCW przeznaczone jest do wałów modułów sprężarek śrubowych. Jest to dwuwargowe uszczelnienie rotacyjne (CDL – Dual Lip) w wersji CCW (Counter-Clock Wise), zaprojektowane do pracy z wałem obracającym się w kierunku przeciwnym do ruchu wskazówek zegara. Podwójna warga uszczelniająca wyposażona jest w hydrodynamiczny rowek spiralny, który podczas pracy aktywnie odprowadza medium z powrotem do wnętrza układu, zapewniając skuteczną ochronę przed wyciekiem nawet przy podwyższonym ciśnieniu roboczym.

Wargi uszczelniające wykonane są z politetrafluoroetylenu (PTFE), który charakteryzuje się bardzo niskim współczynnikiem tarcia oraz odpornością chemiczną na oleje, sprężone powietrze, skropliny oraz inne media spotykane w układach sprężarkowych. Zewnętrzna obudowa wykonana jest ze stali nierdzewnej, co zapewnia odporność na korozję i stabilność wymiarową podczas montażu metodą wciskową.

• Typ profilu: CDLCCW (dwuwargowe, lewoskrętne)
• Średnica wewnętrzna (d): 20 mm / 0.787"
• Średnica zewnętrzna (D): 30 mm / 1.181"
• Szerokość (H): 7 mm / 0.276"
• Materiał wargi uszczelniającej: PTFE (politetrafluoroetylen)
• Materiał obudowy: stal nierdzewna
• Kierunek obrotów: CCW (lewoskrętny — przeciwny do ruchu wskazówek zegara)
• Zakres temperatur pracy: od -90°C do +260°C
• Maksymalna prędkość liniowa: 30 m/s
• Maksymalne ciśnienie robocze: 3,0 MPa
• Zastosowanie: moduł sprężarki śrubowej, uszczelnienie wału obrotowego
• Kod OEM: 48003243
• SKU: 27138

Kierunek obrotów CCW jest krytyczny dla prawidłowej pracy uszczelnienia — rowek spiralny działa jako pompa hydrodynamiczna tylko przy właściwym kierunku obrotu wału. Zastosowanie uszczelnienia o niewłaściwym kierunku odwraca efekt pompy i prowadzi do wycieku.
