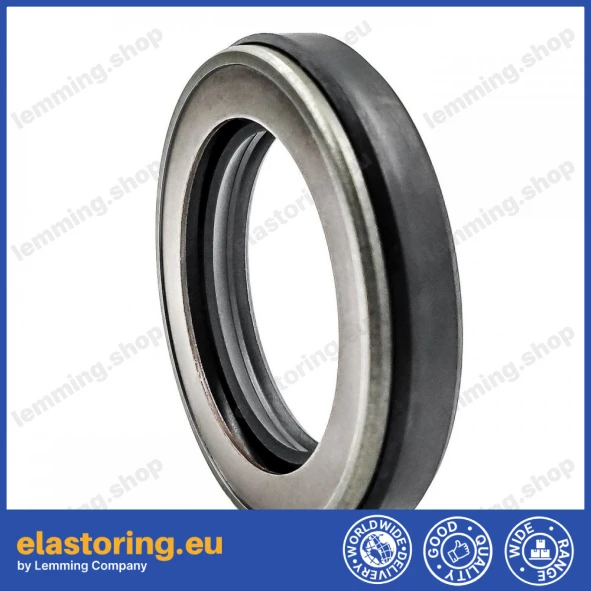

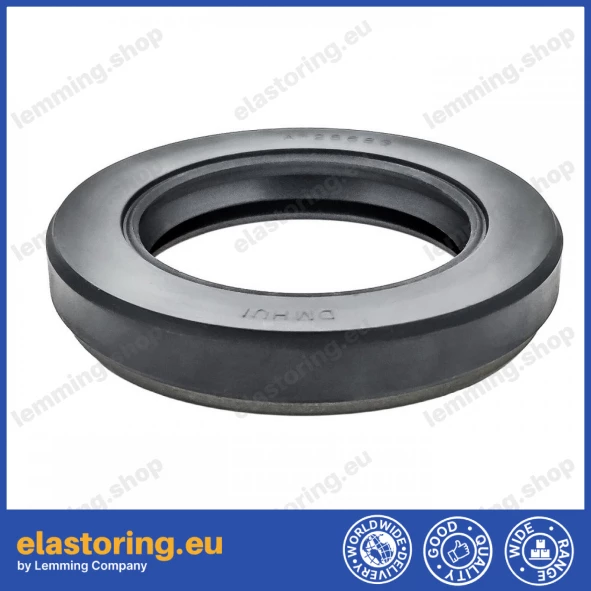

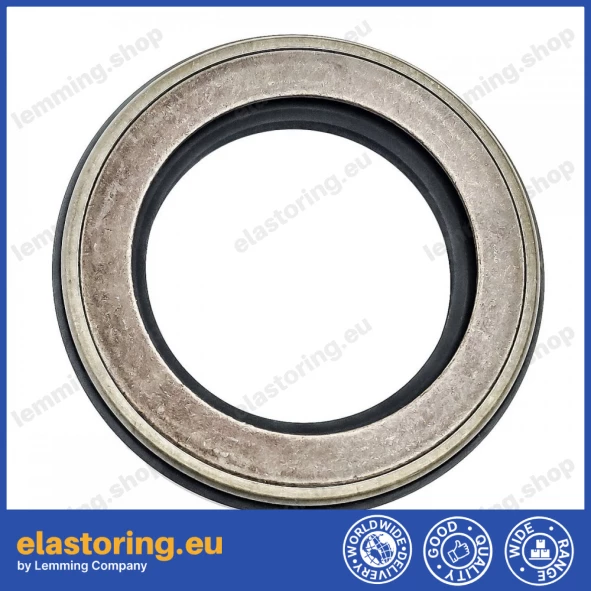

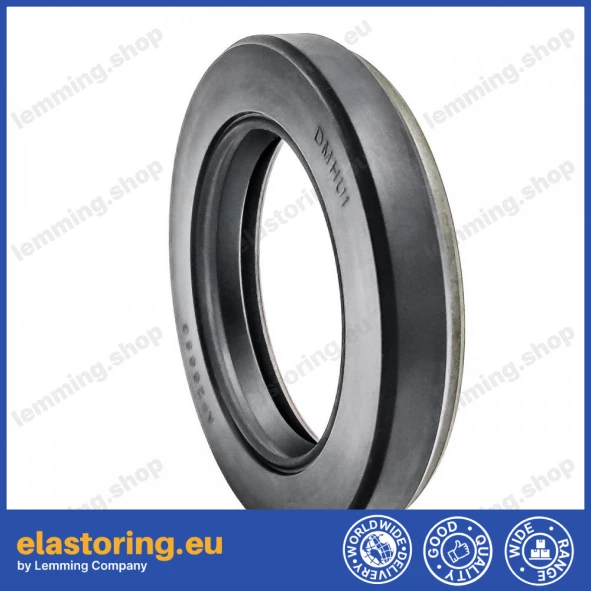

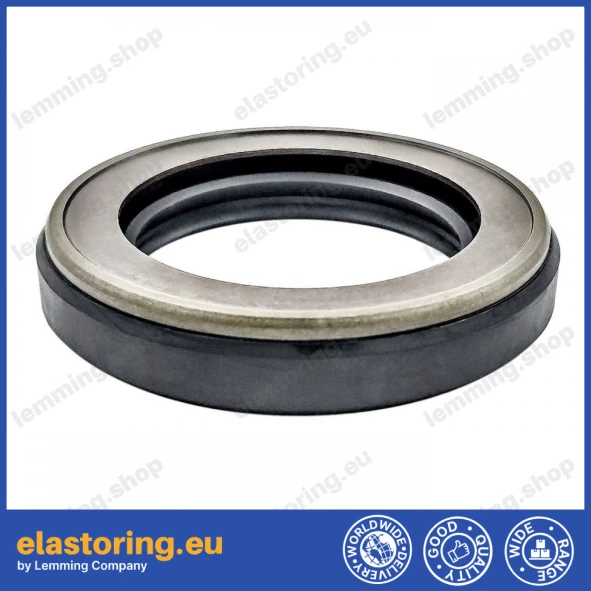

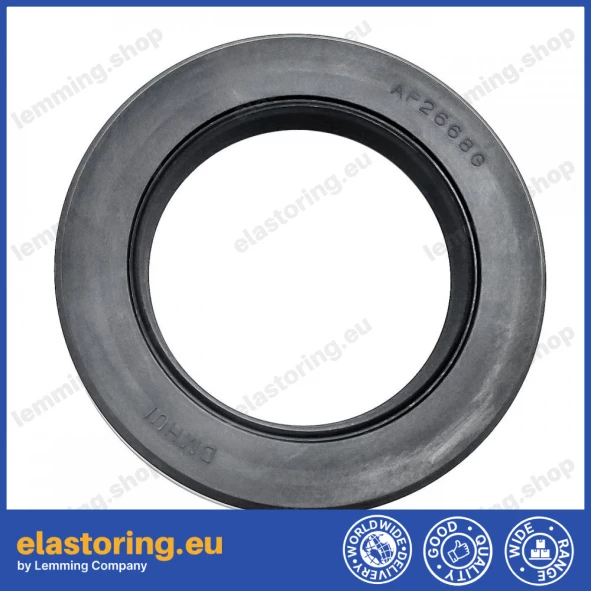

Ciśnieniowy simmering 45x68x12 TCN AP2668G NBR

Ciśnieniowy uszczelniacz wału (simmering) o wymiarach 45x68x12 mm typu TCN (oznaczenie producenta DMHUI: AP2668G) przeznaczony jest do pracy w układach, w których występuje podwyższone ciśnienie robocze. Produkt stanowi bezpośredni odpowiednik uszczelnienia marki NOK o tym samym kodzie katalogowym.

Konstrukcja profilu uszczelnienia

Profil TCN charakteryzuje się specjalnie zaprojektowaną budową przeznaczoną do aplikacji wysokociśnieniowych (np. w pompach hydraulicznych lub silnikach hydrostatycznych). Konstrukcja składa się z metalowej klatki wzmacniającej (wtopionego kosza metalowego) całkowicie pokrytej elastomerem NBR (kauczuk nitrylowy) oraz wargi uszczelniającej wyposażonej w sprężynę dociskową. Dodatkowym elementem konstrukcyjnym jest zintegrowany pierścień podpierający wargę, który zapobiega jej wywijaniu się i deformacji pod wpływem naporu medium pod ciśnieniem. Profil posiada również wargę przeciwpyłową chroniącą układ przed zewnętrznymi zanieczyszczeniami.

Dane techniczne i wymiarowe

• Średnica wewnętrzna (d): 45 mm
• Średnica zewnętrzna (D): 68 mm
• Wysokość / grubość (H): 12 mm
• Typ / Profil: TCN (Pressure Oil Seal)
• Materiał: NBR (Kauczuk nitrylowo-butadienowy)
• Producent: DMHUI
• Kraj pochodzenia: Chiny
• Kod produktu: 1903013
• SKU: 8890
• Zamiennik / Odpowiednik: NOK AP2668G

Zastosowanie i parametry pracy

Uszczelnienie znajduje zastosowanie głównie w hydraulice siłowej, gdzie wymagana jest odporność na oleje mineralne, smary oraz płyny hydrauliczne. Dzięki zastosowaniu profilu TCN, uszczelniacz zachowuje stabilność geometryczną i szczelność przy wyższych obciążeniach ciśnieniowych niż standardowe pierścienie uszczelniające wałki obrotowe.
