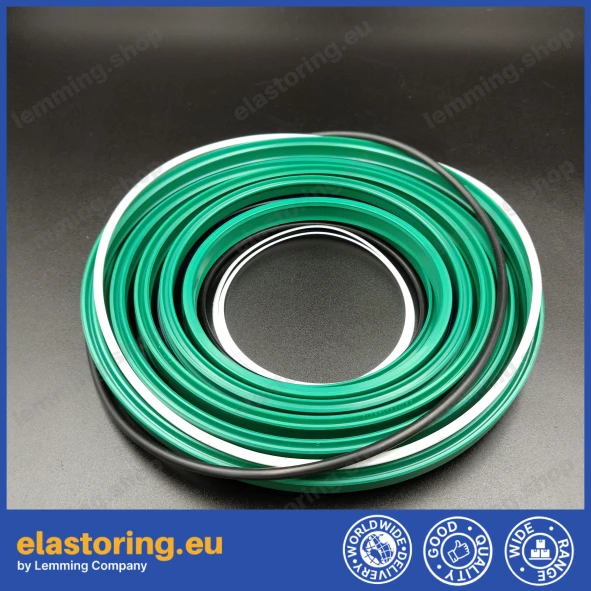

Uszczelnienia do Georg KRA 167-5

Nieoryginalny zestaw uszczelnień technicznych przeznaczony do siłownika hydraulicznego marki Georg, model KRA 167-5. Komplet składa się z elementów wykonanych z poliuretanu (PU) oraz kauczuku nitrylowego (NBR70), co zapewnia odpowiednią szczelność układu w standardowych warunkach pracy hydrauliki siłowej.

Konstrukcja profili uszczelniających

Profil WH13 (Zgarniacz): Pierścień zgarniający wykonany z poliuretanu. Jego konstrukcja ma na celu oczyszczanie tłoczyska z zanieczyszczeń stałych, takich jak pył, kurz czy wilgoć, zapobiegając ich przedostawaniu się do wnętrza cylindra. Charakteryzuje się elastyczną wargą zgarniającą oraz stabilnym pasowaniem w gnieździe montażowym.

Profil RS10A (Uszczelnienie dławnicowe): Asymetryczne uszczelnienie tłoczyskowe wykonane z poliuretanu (PU). Profil posiada skróconą wargę wewnętrzną (dynamiczną), co optymalizuje rozkład nacisku i minimalizuje tarcie podczas ruchu posuwisto-zwrotnego, zapewniając skuteczną barierę dla płynu hydraulicznego pod ciśnieniem.

O-ring: Pierścień uszczelniający o przekroju kołowym, wykonany z materiału NBR o twardości 70 Shore A, przeznaczony do uszczelnień statycznych w celu zabezpieczenia połączeń spoczynkowych elementów dławnicy.

Zawartość zestawu i parametry wymiarowe

W skład zestawu wchodzą następujące elementy posortowane według wymiarów metrycznych oraz calowych (d × D × H):

Pierścienie zgarniające (WH13 PU):

• 90 × 102 × 5/10 mm (3.543 × 4.016 × 0.197/0.394 cala) – 1 szt.
  Średnica wewnętrzna (d): 90 mm | Średnica zewnętrzna (D): 102 mm | Wysokość całkowita (H/h): 5 / 10 mm
• 107 × 119 × 5/10 mm (4.213 × 4.685 × 0.197/0.394 cala) – 1 szt.
  Średnica wewnętrzna (d): 107 mm | Średnica zewnętrzna (D): 119 mm | Wysokość całkowita (H/h): 5 / 10 mm
• 125 × 137 × 5/10 mm (4.921 × 5.394 × 0.197/0.394 cala) – 1 szt.
  Średnica wewnętrzna (d): 125 mm | Średnica zewnętrzna (D): 137 mm | Wysokość całkowita (H/h): 5 / 10 mm
• 145 × 157 × 5/10 mm (5.709 × 6.181 × 0.197/0.394 cala) – 1 szt.
  Średnica wewnętrzna (d): 145 mm | Średnica zewnętrzna (D): 157 mm | Wysokość całkowita (H/h): 5 / 10 mm
• 167 × 179 × 5/10 mm (6.575 × 7.047 × 0.197/0.394 cala) – 1 szt.
  Średnica wewnętrzna (d): 167 mm | Średnica zewnętrzna (D): 179 mm | Wysokość całkowita (H/h): 5 / 10 mm

Uszczelnienia dławnicowe (RS10A PU):

• 90 × 98 × 11,7 mm (3.543 × 3.858 × 0.461 cala) – 1 szt.
  Średnica wewnętrzna (d): 90 mm | Średnica zewnętrzna (D): 98 mm | Wysokość (H): 11,7 mm
• 107 × 115 × 11,7 mm (4.213 × 4.528 × 0.461 cala) – 1 szt.
  Średnica wewnętrzna (d): 107 mm | Średnica zewnętrzna (D): 115 mm | Wysokość (H): 11,7 mm
• 125 × 133 × 11,7 mm (4.921 × 5.236 × 0.461 cala) – 1 szt.
  Średnica wewnętrzna (d): 125 mm | Średnica zewnętrzna (D): 133 mm | Wysokość (H): 11,7 mm
• 145 × 153 × 11,7 mm (5.709 × 6.024 × 0.461 cala) – 1 szt.
  Średnica wewnętrzna (d): 145 mm | Średnica zewnętrzna (D): 153 mm | Wysokość (H): 11,7 mm
• 167 × 175 × 11,7 mm (6.575 × 6.890 × 0.461 cala) – 1 szt.
  Średnica wewnętrzna (d): 167 mm | Średnica zewnętrzna (D): 175 mm | Wysokość (H): 11,7 mm

Elementy statyczne:

• O-ring 180,0 × 4,0 mm NBR70 – 1 szt.
  Średnica wewnętrzna (d): 180 mm | Grubość sznura (H): 4 mm

Jeżeli w naszym asortymencie nie odnaleźli Państwo poszukiwanego rozmiaru lub profilu uszczelnienia, zapraszamy do kontaktu. Oferujemy możliwość ekspresowego wykonania uszczelnień metodą obróbki skrawaniem na maszynach CNC według specyfikacji klienta.
