PIERŚCIEŃ K22-10x13,6x2,30 NBR

PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
PIERŚCIEŃ K22-10x13,6x2,30 NBR
  • Kod: K22-010/7 NBR
  • Magazyn: 45 szt.
Aktualizacja: 24.04.2025 11:59
Wymiary uszczelnień hydraulicznych
Średnica tłoczyska d (mm) 10
Średnica zewnętrzna D (mm) 13,6
Wysokość pierścienia h (mm) 2,3
Szczegóły
Typ uszczelnienia K22
Materiał NBR
12,30zł/szt.
netto: 10,00zł
5 szt. lub więcej 8,00zł/szt.
10 szt. lub więcej 6,00zł/szt.
30 szt. lub więcej 3,55zł/szt.

Opis

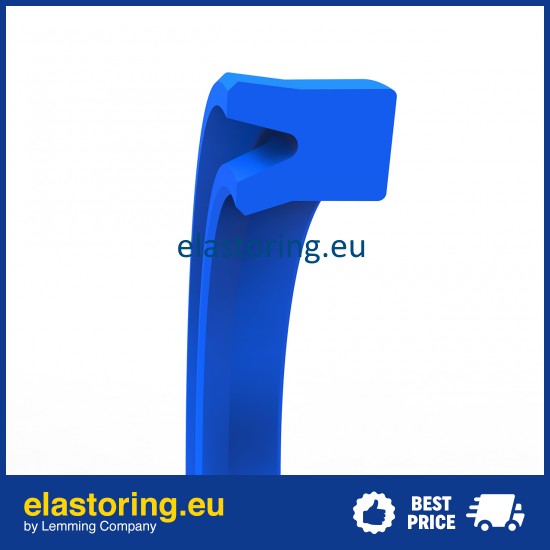

Hydrauliczne uszczelnienie dławnicowe typu K22 - uszczelnienie jednostronnego działania. Nazywany również "wargówka". Ma wargi, które różnią się kształtem i rozmiarem. Wewnętrzna (dynamiczna) jest krótsza niż zewnętrzna (statyczna) i zorientowana do tłoczyska, co zapewnia wysoki efekt uszczelnienia. Pierścień K22 służy do uszczelnienia prętu siłownika hydraulicznego. Wykonany jest z materiału NBR.

Wymiary d i D wskazane w oznaczeniu odpowiadają zabudowie, to znaczy, aby wybrać uszczelnienie, konieczne jest zdjęcie wymiarów wewnętrznej i zewnętrznej średnicy zabudowy, w której pierścień jest zamontowany. Trzeci wymiar b w oznaczeniu jest równy wysokości pierścienia. Ten wskaźnik b powinien zawsze być mniejszy niż szerokość rowka B. Ten odstęp jest konieczny, aby zapewnić prawidłowe działanie uszczelnienia. Różnica B-b dla mankietów o wysokości do 4,76 mm wynosi 0,5 mm (-0 / + 0,2), dla mankietów o wysokości powyżej 4,81 mm wynosi 1 mm (-0 / + 0,2). Ten pierścień można łatwo zamontować w zamkniętych rowkach. Używaj narzędzi montażowych wykonanych z miękkich materiałów, bez ostrych krawędzi. Przed montażem nasmaruj uszczelkę olejem hydraulicznym.
