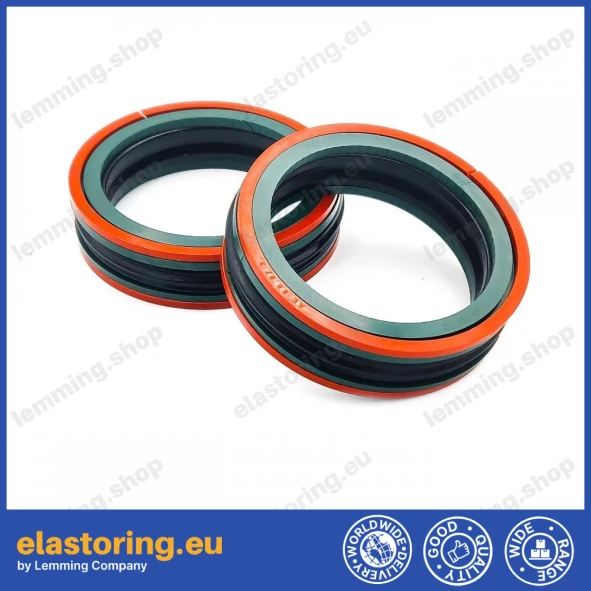

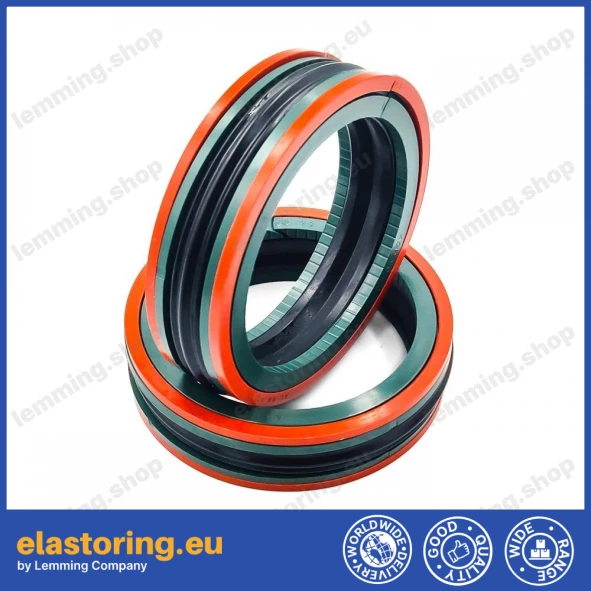

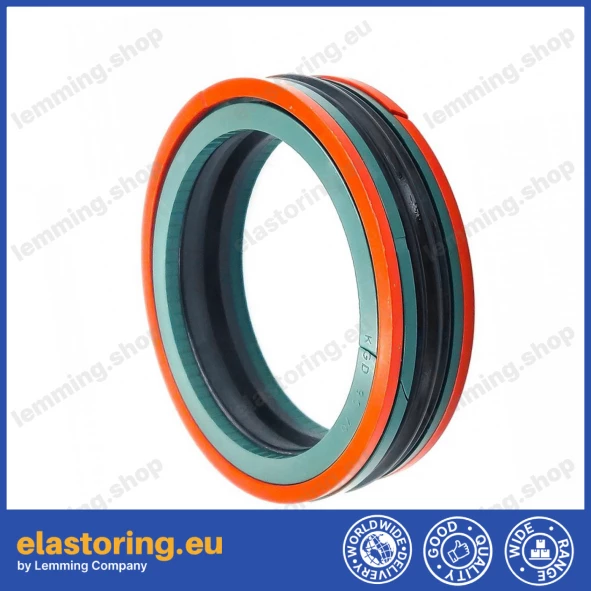

PAKIET TŁOKOWY KGD 70x55x22,4 AE

Pakiet tłokowy KGD 70×55×22,4 AE to kompletny zestaw uszczelniający do tłoków siłowników hydraulicznych pracujących dwustronnie.
Wariant AE różni się od standardowego KGD brakiem kątowych pierścieni prowadzących — tłok musi posiadać oddzielne prowadzenia przewidziane w projekcie siłownika.
Zestaw osadzany jest w prostokątnym rowku na tłoku.

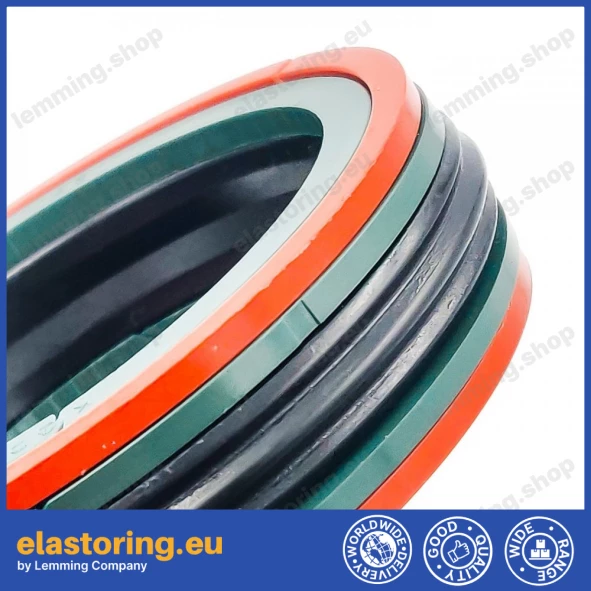

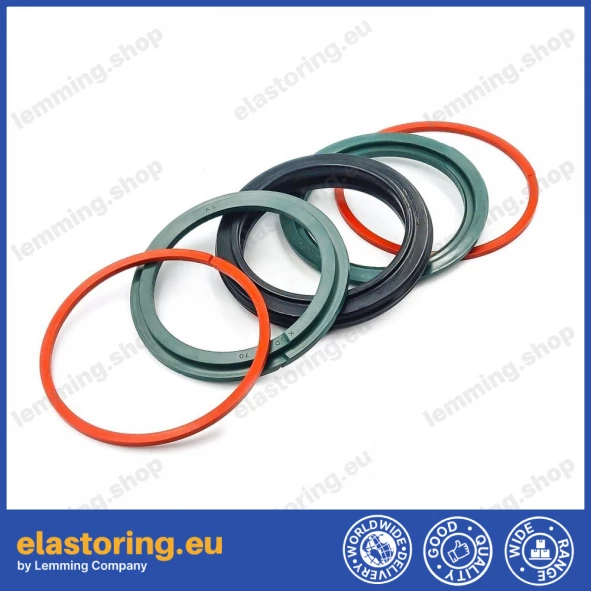

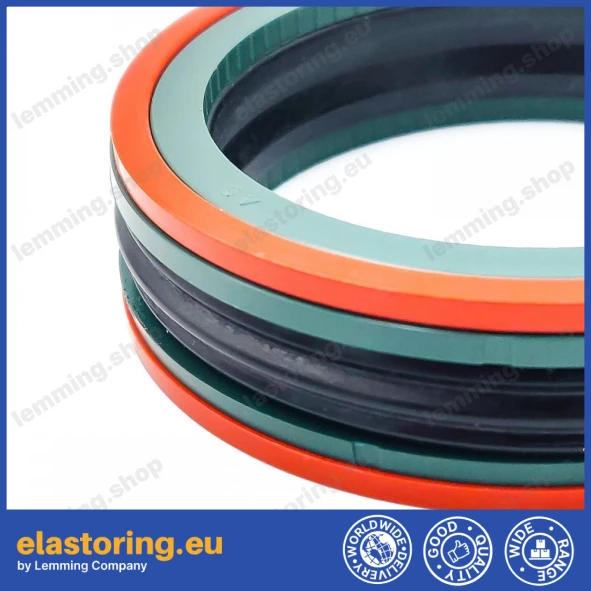

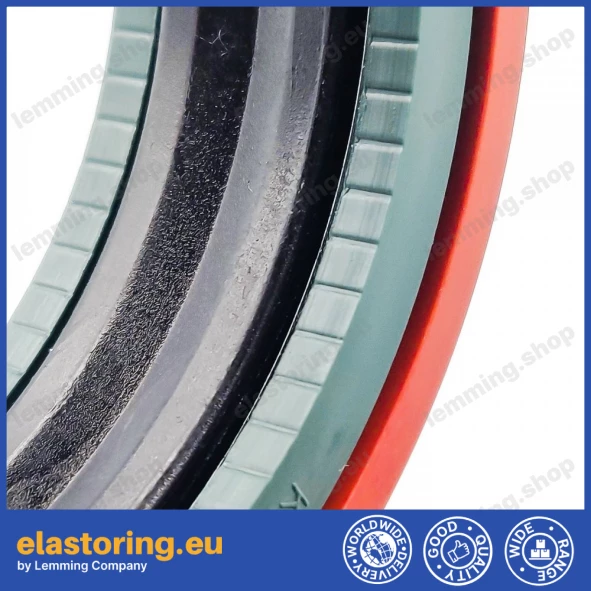

W skład pakietu wchodzą trzy elementy: centralny element uszczelniający z gumy NBR (twardość 70 Shore A), dwa boczne podpory z elastomeru termoplastycznego (TPE) oraz dwa pierścienie anty-ekstruzyjne z żywicy poliacetalicznej (POM). Element NBR posiada trzy zwarte krawędzie uszczelniające od strony dynamicznej, które skupiają nacisk na powierzchnię roboczą cylindra, a zagłębienia między nimi zatrzymują cienką warstwę oleju, ograniczając tarcie i zużycie. Geometria strony statycznej zapewnia szeroką powierzchnię styku z dnem rowka, co zapobiega obracaniu się i odkształcaniu gumy podczas pracy. Pierścienie POM stabilizują element NBR po obu stronach i eliminują ryzyko wyciskania materiału pod ciśnieniem. Montaż możliwy zarówno w cawie zamkniętej na tłoku monolitycznym, jak i w cawie otwartej na tłoku dwuczęściowym.

Dane techniczne i wymiarowe:

• Typ: KGD / AE — pakiet tłokowy dwustronnego działania bez pierścieni prowadzących, rowek prostokątny
• Średnica wewnętrzna d: 55 mm (2,165")
• Średnica zewnętrzna D: 70 mm (2,756")
• Szerokość zabudowy H: 22,4 mm (0,882")
• Materiały: NBR (element uszczelniający, 70 Shore A) + TPE (podpory boczne) + POM (pierścienie anty-ekstruzyjne)
• Ciśnienie robocze: do 400 bar
• Prędkość: do 0,5 m/s
• Zakres temperatur: od –30°C do +110°C
• Ciecze robocze: oleje hydrauliczne na bazie mineralnej
• Chropowatość powierzchni dynamicznej: Ra ≤ 0,3 µm / Rt ≤ 2,5 µm
• Chropowatość powierzchni statycznej: Ra ≤ 1,6 µm / Rt ≤ 6,3 µm
• Minimalna faza wejściowa: 5 mm
• Marka: Aston Seals
• SKU: 31619 | Kod: 48005573
