Wysokociśnieniowe simmeringi typu HLPS

Freudenberg Sealing Technologies · Wysokociśnieniowe uszczelnienia wałów

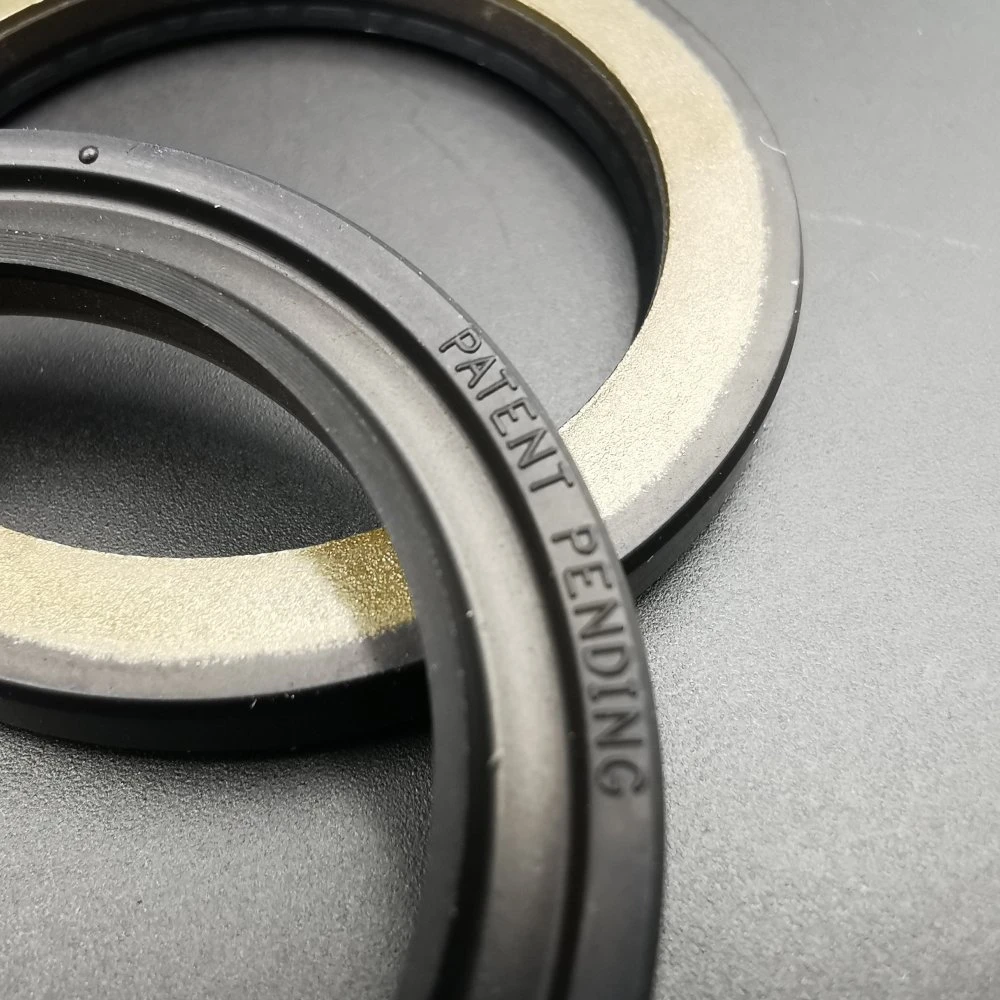

Simmerring wysokociśnieniowy HLPS Freudenberg

W świecie hydrauliki siłowej i napędów hydrostatycznych uszczelnienia obrotowe poddawane są ekstremalnym próbom. Standardowe simmeringi w starciu z gwałtownymi skokami ciśnienia szybko ulegają deformacji i awarii. Gdy zawodzą klasyczne rozwiązania, do gry wkracza technologia z najwyższej półki — wysokociśnieniowe simmeringi HLPS (High Pressure Seal) firmy Freudenberg Sealing Technologies.

To unikalne, sprawdzone w najcięższych aplikacjach przemysłowych uszczelnienie wału Simmerring®, którego konstrukcja redefiniuje pojęcie niezawodności w warunkach wysokiego ciśnienia.

Opatentowana warga uszczelniająca bez sprężyny — stabilna przy ekstremalnych skokach ciśnienia
Wkład PTFE + wewnętrzna metalowa obudowa — wyjątkowa odporność na zużycie ścierne
Ciśnienie robocze do 150 bar, piki do 200 bar
Zakres temperatur −40°C ÷ +120°C
Dostępne w HNBR oraz FKM/Viton

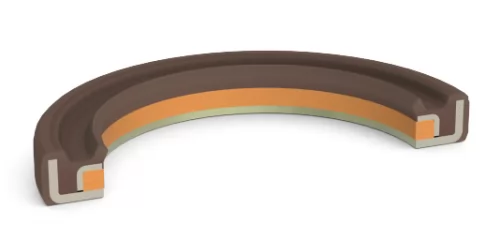

Anatomia niezawodności — co wyróżnia konstrukcję HLPS?

W odróżnieniu od większości tradycyjnych uszczelek wysokociśnieniowych, model HLPS rezygnuje z klasycznej sprężyny dociskowej na rzecz opatentowanej wargi uszczelniającej bez sprężyny. Taka konstrukcja zapewnia stabilną pracę bez ryzyka wywinięcia wargi przy ekstremalnych obciążeniach.

Wkład z PTFE

Sprawia, że warga uszczelniająca jest niezwykle odporna na zużycie ścierne. Niski współczynnik tarcia ogranicza nagrzewanie się uszczelnienia podczas pracy.

Wewnętrzna metalowa obudowa

Wtopiona bezpośrednio w strukturę uszczelnienia. Stanowi integralne podparcie dla głównej wargi w warunkach wysokiego ciśnienia i udarów ciśnieniowych.

Wzmocniona obudowa zewnętrzna

Wysoka wytrzymałość mechaniczna gwarantuje utrzymanie idealnej geometrii i stabilnego osadzenia w gnieździe nawet podczas nagłych skoków ciśnienia.

Parametry techniczne

Materiał bazowy

HNBR + wkład PTFE

Zakres temperatur

−40°C ÷ +120°C

Ciśnienie max.

200 bar

Prędkość powierzchniowa

1,5 m/s

Standardowe wykonanie opiera się na elastomerze HNBR (uwodorniony kauczuk butadienowo-akrylonitrylowy) połączonym z pierścieniem zabezpieczającym z PTFE. Na życzenie dostępne są również mieszanki FKM / Viton — dla wyższych temperatur lub agresywnych mediów roboczych.

Korzyści dla użytkownika

Konstrukcja „zero przecieków" — połączenie wargi elastomerowej, wkładu PTFE i pierścienia podtrzymującego gwarantuje szczelność w warunkach, w których inne uszczelnienia zawodzą. Efektem jest bezpośrednia redukcja kosztów operacyjnych i skrócenie przestojów serwisowych.

Ekstremalna odporność ciśnieniowa

Praca przy stałym ciśnieniu 150 bar i odporność na piki do 200 bar — idealne do ciężkich napędów hydrostatycznych.

Kompatybilność chemiczna

Lepsza odporność na nowoczesne oleje syntetyczne i mineralne. Dobór mieszanki elastomerowej do specyfiki medium i zakresu temperatur.

Dłuższa żywotność

Wkład PTFE minimalizuje zużycie ścierne wargi. Mniej wymian, mniej przestojów — niższy całkowity koszt eksploatacji.

Porównanie wysokociśnieniowych rozwiązań Freudenberg

Model HLPS stanowi ukoronowanie ewolucji linii wysokociśnieniowych uszczelek Freudenberg (SOG), oferując najwyższy współczynnik odporności w relacji ciśnienia do prędkości (wartość PV).

Typ uszczelnienia	Śr. ciśnienie [bar]	Ciśnienie max. [bar]	Prędkość max. [m/s]	PV max. [m·bar/s]	Materiał	Główne zalety
BAHD	100	150	1,5	45	HNBR	Znacznie zwiększa zdolność ciśnieniową w aplikacjach o ograniczonej osiowości wału.
HPS	100	175	1,5	60	HNBR	Ulepszona zdolność podążania za biciem wału oraz podniesiona wartość graniczna PV.
HLPS	150	200	1,5	60	HNBR	Najnowsza konstrukcja „zero przecieków" dedykowana do pracy z wysokim ciśnieniem przy niskich prędkościach obrotowych.

Gdzie sprawdzą się simmeringi HLPS?

Uszczelnienia HLPS zostały zaprojektowane z myślą o urządzeniach pracujących w najtrudniejszych sektorach przemysłu. Są niezastąpione m.in. w:

Wysokociśnieniowych pompach tłoczkowych i silnikach hydraulicznych
Przekładniach hydrostatycznych maszyn budowlanych i rolniczych
Układach sterowania i napędach urządzeń narażonych na nagłe, skokowe zmiany obciążeń
